وحدة 1769-IF8 قادرة على التكيف مع نظام مراقبة واجهة آلة الإنسان (HMI) لمضخات GEHO، بفضل قدرتها على تحويل الإشارات، ودعمها للبروتوكولات المفتوحة، وتكاملها مع منصات PLC/HMI. وفيما يلي أهم الأسباب:

الوظيفة الأساسية: اكتساب الإشارة التناظرية وتحويلها

يتم عادةً قياس معلمات التشغيل الرئيسية لمضخات GEHO (خاصة في مجالات البتروكيماويات والتعدين وما إلى ذلك)، مثل الضغط ومعدل التدفق ودرجة الحرارة والاهتزاز، بواسطة أجهزة استشعار في الموقع (أجهزة إرسال) وإخراج إشارات التيار القياسية 4-20mA.

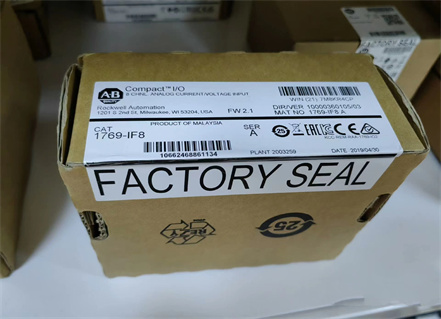

1769-IF8 هي وحدة إدخال تناظرية مكونة من 8 قنوات لـ Rockwell Automation ( ألين برادلي ) نظام PLC CompactLogix/CompactGuardLogix، تم تصميمه خصيصًا لاستقبال وتحويل إشارات 4-20mA هذه بدقة.

الوظيفة: يعمل كجسر بين العالم المادي (إشارات مستشعر المضخة) ونظام التحكم الرقمي (PLC/HMI)، ويقوم برقمنة إشارات التشغيل للمضخة في الوقت الفعلي.

توافق البروتوكول وتكامل النظام

يتم دمج 1769-IF8، كوحدة I/O CompactLogix من Rockwell، بسلاسة في منصة ControlLogix/CompactLogix PLC من خلال لوحة خلفية أو محول اتصالات (مثل 1769-ECR، 1769-SDN).

يقوم برنامج PLC بقراءة البيانات الرقمية التي تم تحويلها بواسطة الوحدة، ويقوم بالمعالجة المنطقية، وحكم التنبيه، والتسجيل التاريخي، وما إلى ذلك.

اتصال واجهة الآلة البشرية (HMI): يتصل برنامج واجهة الآلة البشرية (مثل برنامج FactoryTalk View من Rockwell أو غيره من واجهات الآلة البشرية المدعومة من OPC) بقواعد بيانات وحدة التحكم المنطقية القابلة للبرمجة (PLC) عبر EtherNet/IP (بروتوكول إيثرنت الصناعي القياسي من Rockwell) أو خوادم OPC UA/DA (العلامات). تحتوي قاعدة بيانات وحدة التحكم المنطقية القابلة للبرمجة على بيانات تمثل حالة تشغيل مضخات GEHO المقروءة من وحدة 1769-IF8.

لذلك، لا يتم توصيل HMI بشكل مباشر بـ 1769-IF8، ولكن بطريقة غير مباشرة، وبكفاءة، وبشكل موحد، يحصل على البيانات من مضخات GEHO من خلال PLC.
