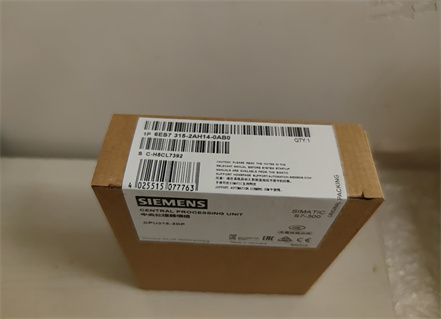

الأساس المنطقي التقني لوحدة المعالجة المركزية 315-2 DP ( 6ES7 315-2AH14-0AB0 ) – بناءً على الموثوقية، وتكامل PROFIBUS، وسلامة التركيب

أولاً: لماذا هذا المعالج تحديداً - 6ES73152AH140AB0؟

عادةً ما يكون هذا القرار تقييماً شاملاً يستند إلى السوابق التاريخية، والنضج المثبت، والجدوى الاقتصادية، والمتطلبات المحددة:

1. استمرارية النظام ونضجه: يُعدّ هذا المعالج المركزي نموذجًا كلاسيكيًا ضمن سلسلة S7-300 من سيمنز، ويتمتع بتاريخ طويل من الإصدار والتطبيق. يمتلك العديد من مصنعي المبردات مكتبات تحكم قياسية (وحدات وظيفية، منطق) مطورة على هذه المنصة، والتي خضعت لاختبارات شاملة. يضمن استمرار استخدامه استقرار النظام مع تقليل المخاطر والتكاليف المرتبطة بإعادة التطوير والاختبار.

2. أداء كافٍ لتلبية المتطلبات: تتميز منطق التحكم في المبرد (مثل بدء/إيقاف الضاغط، والتحكم في المضخة، وتنظيم درجة الحرارة/الضغط باستخدام نظام PID، وأجهزة التعشيق الآمنة، وإدارة الاتصالات، وما إلى ذلك) بثبات نسبي، مما لا يفرض متطلبات كبيرة على سرعة معالجة وحدة المعالجة المركزية والذاكرة. وتُعد ذاكرة العمل البالغة 128 كيلوبايت كافية لبرامج التحكم المعقدة في المبرد.

3. تكامل قوي مع PROFIBUS-DP: يشير رمز الطراز "-2 DP" إلى واجهات محطة رئيسية متكاملة مع PROFIBUS-DP. تتطلب المبردات عادةً توصيلات بمحطات الإدخال/الإخراج الموزعة (للمستشعرات/المشغلات المحلية)، ومحركات التردد المتغير (لتشغيل الضواغط والمضخات)، وربما أنظمة مراقبة ذات مستوى أعلى (مثل شاشات اللمس أو أنظمة إدارة المباني). يُعد PROFIBUS-DP، وهو معيار ناقل بيانات ميداني راسخ وموثوق به في التطبيقات الصناعية، مناسبًا تمامًا لهذه البنية.

4. اعتبارات التكلفة وسلسلة التوريد: نظرًا لكونه نموذجًا كلاسيكيًا، فقد تكون تكلفة شرائه أقل من النماذج الأحدث، كما أن قطع الغيار متوفرة بسهولة أكبر في السوق. وبمجرد الانتهاء من التصميم، عادةً ما يحافظ المصنّعون على تكوينات ثابتة للأجهزة للتحكم في التكاليف الإجمالية.

ثانيًا: مزايا الاستخدام 6ES7315-2AH14-0AB0

1. موثوقية استثنائية: يضمن التصميم الصناعي التشغيل المستقر طويل الأمد في البيئات الصناعية القاسية، بما في ذلك الاهتزاز والتداخل الكهرومغناطيسي.

2. قدرات اتصال قوية: تعتبر واجهة PROFIBUS-DP المتكاملة أساسية للاتصال الفعال والموثوق داخل الوحدة ومع الأنظمة الخارجية.

3. البرمجة والصيانة المألوفة: المهندسون على دراية جيدة ببرنامج STEP 7 Classic وسلسلة S7-300، مما يسهل البرمجة وتصحيح الأخطاء وتشخيص الأعطال.

4. تصميم الأجهزة المعياري: يسمح التصميم المعياري لجهاز S7-300 بتكوين مرن مصمم خصيصًا لوظائف الوحدة المحددة (مثل DI/DO، وحساب نقاط AI/AO)، مما يوفر قيمة ممتازة مقابل المال.

ثالثًا: اعتبارات السلامة الخاصة بالتركيب والصيانة

المبدأ الأساسي: السلامة أولاً، والالتزام بالمعايير، وإجراء العمليات مع فصل الطاقة، والتحقق من الدقة.

أ. السلامة الكهربائية

1. فصل الطاقة: قبل تركيب أو إزالة أو توصيل وحدة المعالجة المركزية أو أي وحدات مرتبطة بها، يجب فصل مصدر الطاقة الرئيسي وتنفيذ إجراء "القفل/الوسم" لمنع التنشيط العرضي.

2. الربط متساوي الجهد: تأكد من توصيل أطراف التأريض الواقية (PE) لوحدة المعالجة المركزية وجميع رفوف/وحدات التثبيت بشكل آمن بقضيب التأريض الخاص بالنظام لحماية الأفراد وقمع التداخل.

3. عزل الطاقة: تأكد من أن أطراف الإدخال لوحدات إمداد الطاقة التي تغذي نظام PLC معزولة بشكل مناسب عن مصادر الطاقة (مثل تلك التي تشغل الضواغط أو المضخات) أو يتم تزويدها عبر المحولات.

4. فصل الكابلات: يجب توجيه كابلات الاتصالات (مثل كابلات PROFIBUS DP) بشكل منفصل عن كابلات الطاقة. وعندما يكون التقاطع حتميًا، يجب أن تتقاطع بزاوية قائمة لتقليل التداخل الكهرومغناطيسي.

ب. سلامة التركيب والأجهزة

1. التثبيت الصحيح: قم بتثبيت وحدة المعالجة المركزية بشكل آمن على سكة S7-300 القياسية، مع التأكد من أن موصل ناقل اللوحة الخلفية متصل بالكامل بالوحدات المجاورة.

2. تدابير مضادة للكهرباء الساكنة: قبل لمس الوحدات، المس جسمًا معدنيًا مؤرضًا لتفريغ الكهرباء الساكنة من الجسم، مما يمنع تلف المكونات الإلكترونية.

3. الظروف البيئية: تأكد من أن بيئة التركيب تستوفي المتطلبات (درجة الحرارة، الرطوبة، خلوها من الغازات المسببة للتآكل، والحد الأدنى من الغبار). يجب إيلاء اهتمام خاص لمشاكل الرطوبة المحتملة في غرف محطات التبريد؛ تأكد من إحكام إغلاق الخزائن الكهربائية وتهويتها بشكل كافٍ.

4. توصيلات الموصل الأمامي: استخدم موصلات أمامية مخصصة، وتحقق بدقة من أرقام الأسلاك مقابل أرقام الأطراف وفقًا للمخططات لضمان توصيلات صحيحة وآمنة لخطوط الطاقة والإشارة. استخدم أدوات التجعيد المناسبة لمنع التوصيلات غير المحكمة أو حدوث دوائر قصر.

ج. سلامة التشغيل والتفعيل

1. فحص ما قبل التشغيل: قبل استعادة مصدر الطاقة، يجب على شخصين على الأقل التحقق من جميع الأسلاك ومواقع الوحدات النمطية وتقييمات جهد الطاقة.

٢. التشغيل التدريجي: قم بتوصيل طاقة التحكم أولاً. راقب حالة مؤشرات الإضاءة على وحدة المعالجة المركزية وجميع الوحدات (مثل SF وRUN وBUSF). بعد التأكد من عدم وجود أي خلل، قم بتوصيل طاقة المشغل الخارجي تدريجياً.

3. سلامة البرنامج:

قم بعمل نسخة احتياطية من البيانات أولاً: عند استبدال وحدة المعالجة المركزية، قم بتحميل البرنامج وتكوين الأجهزة وجميع التراخيص من الجهاز الأصلي بالكامل وعمل نسخة احتياطية منها.

تحقق من إصدار البرنامج الثابت: يجب أن يكون إصدار البرنامج الثابت لوحدة المعالجة المركزية الجديدة متوافقًا مع إصدار تكوين الأجهزة في برنامج البرمجة.

التحقق بعد التنزيل: بعد تنزيل البرنامج، اختبر جميع نقاط الإدخال/الإخراج، ومنطق التحكم، ووظائف الاتصال خطوة بخطوة في الوضع اليدوي أو في ظل ظروف تضمن سلامة المشغل.

د. سلامة الصيانة التشغيلية

1. مخاطر التعديلات عبر الإنترنت: تجنب تعديل البرامج عبر الإنترنت أثناء الإنتاج قدر الإمكان. في حال كان ذلك حتميًا، ضع خطط طوارئ شاملة واحصل على الموافقات اللازمة.

٢. استبدال البطارية: يعتمد هذا المعالج على البطارية للحفاظ على بيانات ذاكرة الوصول العشوائي (RAM) وإعدادات الساعة. استبدل البطارية أثناء تشغيل النظام لمنع فقدان البيانات.

3. شبكة الاتصالات: تأكد من توصيل المقاومات الطرفية بشكل صحيح على طرفي شبكة PROFIBUS (مع ضبط المفتاح على وضع التشغيل). يجب تأريض موصلات الشبكة ودروع الكابلات بشكل موثوق لضمان استقرار الاتصال.
