دليل التركيب لـ 6ES74050DA020AA0 على جهاز التوسيع المنقي
دليل التركيب لـ 6ES74050DA020AA0 على جهاز التوسيع المنقي
September 01, 2025

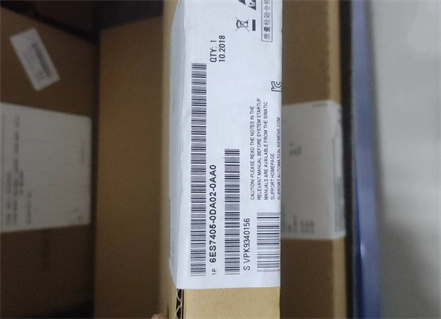

6ES7405-0DA02-0AA0
وحدة طاقة (PS 405) من سلسلة Siemens SIMATIC S7-400، تُحوّل جهد الدخل 24/48/60 فولت تيار مستمر إلى طاقة 5 فولت تيار مستمر و24 فولت تيار مستمر التي يحتاجها النظام. يبلغ أقصى تيار خرج لها 4 أمبير (5 فولت تيار مستمر) و0.5 أمبير (24 فولت تيار مستمر)، مع معدل فقدان طاقة نموذجي يبلغ حوالي 16 واط، واستقبال طاقة فعال نموذجي يبلغ حوالي 48 واط. صُممت هذه الوحدة لبيئات الأتمتة الصناعية، مع زمن انتقال انقطاع/إيقاف تشغيل يبلغ 4 ثوانٍ (20 مللي ثانية)، وتدعم بطاريات عازلة اختيارية (بطاريات ليثيوم من نوع AA، 3.6 فولت/2.3 أمبير/ساعة) للحفاظ على تشغيل النظام في حالة انقطاع التيار الكهربائي لفترات قصيرة.
في حالة تثبيت وحدة التوسعة
باور سوبري سيماتيك S7-400
بالنسبة لموسع المنقي: 6ES7405-0DA02-0AA0، يجب أن نفعل ما يلي:
انقطاع التيار الكهربائي الآمن: من الضروري قطع مصدر الطاقة عن نظام PURIFIER EXPANDER وجميع المعدات ذات الصلة.
1. تركيب الوحدة:
قم بإدخال وحدة 6ES7405-0DA02-0AA0 بعناية في فتحة الطاقة المخصصة للرف على طول سكة التوجيه، مع التأكد من أن موصلها الخلفي على اتصال ثابت بناقل اللوحة الخلفية.
2. توصيل الطاقة:
استخدم سلكًا مقاس 3 × 1.5 مم ² (سلك كامل أو سلك ملتوي مع غلاف طرفي من السلك الأساسي، القطر الخارجي من 3 مم إلى 9 مم)
قم بتوصيل سلك الطاقة DC بشكل صحيح بمحطات الإدخال (L+، M) الخاصة بالوحدة وفقًا للملصق أو تعليمات الدليل، مع الانتباه إلى القطبية.
3. اختبار التشغيل:
لا تقم بتوصيل مصدر الطاقة الرئيسي للنظام أولاً، وتحقق بشكل منفصل مما إذا كان جهد الدخل لمصدر الطاقة ضمن النطاق المسموح به والقطبية صحيحة.
قم بتوصيل الطاقة ولاحظ ما إذا كان مؤشر الحالة الموجود على الوحدة (إن وجد) يعرض بشكل طبيعي. استخدم مقياسًا متعددًا لقياس ما إذا كانت مخرجات 5 فولت و24 فولت لحافلة اللوحة الخلفية طبيعية ومستقرة.
4. بدء تشغيل النظام والتشخيص:
بعد التأكد من أن خرج الطاقة طبيعي، قم بتشغيل النظام بأكمله.
قم بالوصول إلى وظيفة تشخيص الأجهزة من خلال برنامج برمجة PLC (مثل STEP 7) للتحقق مما إذا تم تحديد جميع الوحدات بشكل صحيح ولا توجد إنذارات خطأ.
كيفية جعل جهاز PURIFIER EXPANDER أكثر شمولاً من حيث الوظائف،
خذ بعين الاعتبار الاقتران بوحدات الإدخال/الإخراج الرقمية: المستخدمة لتوصيل المفاتيح والأزرار وأجهزة الاستشعار (المدخلات)، بالإضافة إلى مصابيح المؤشر والمرحلات والصمامات (المخرجات).
إذا اقترن مع
6ES7421-1BL01-0AA0
(وحدة إدخال رقمية 32 بت). عادةً ما تحتوي هذه الأنواع من الوحدات على مؤشرات حالة LED لتسهيل التشخيص.
وبدلاً من ذلك، يمكن إقرانها بوحدة توسيع الاتصالات: تُستخدم لتوسيع واجهة اتصالات النظام، وتوصيل أجهزة الإدخال/الإخراج الموزعة، وواجهة آلة الإنسان، أو الكمبيوتر العلوي أو أجهزة البائعين الآخرين، وتعزيز قدرات تكامل النظام.
مثل الاقتران: وحدة توسيع الاتصالات EXM448-2 (تدعم بروتوكولات الاتصالات الصناعية السائدة المختلفة مثل PROFIBUS-DP، وPROFINET IO، وEthernet/IP، وما إلى ذلك.)
أعتقد أن استخدام جهاز PURIFIER EXPANDER الخاص بك سيكون أكثر كفاءة.
