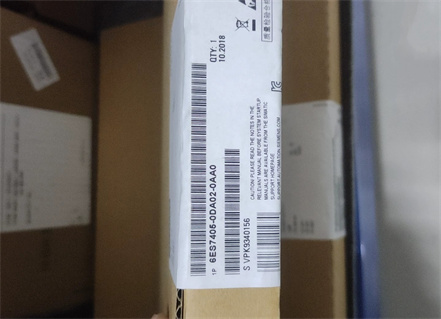

ال 6ES7405-0DA02-0AA0 وحدة إمداد طاقة (PS 405) لسلسلة سيمنز SIMATIC S7-400. قادرة على تحويل جهد الدخل 24/48/60 فولت تيار مستمر إلى مصادر طاقة 5 فولت تيار مستمر و24 فولت تيار مستمر المطلوبة للنظام. توفر أقصى تيار خرج 4 أمبير (5 فولت تيار مستمر) و0.5 أمبير (24 فولت تيار مستمر)، مع تبديد طاقة نموذجي يبلغ حوالي 16 واط واستهلاك طاقة نشط نموذجي يبلغ حوالي 48 واط⁴. صُممت هذه الوحدة لبيئات الأتمتة الصناعية، وتتميز بوقت جسر انقطاع/فصل الطاقة (20 مللي ثانية)⁴، وتدعم بطارية عازلة اختيارية (بطارية ليثيوم AA، 3.6 فولت/2.3 أمبير/ساعة) للحفاظ على تشغيل النظام أثناء انقطاعات التيار الكهربائي القصيرة.

كيفية التثبيت على جهاز التوسيع المنقي: وحدة إمداد الطاقة سيماتيك S7-400 6ES7405-0DA02-0AA0

فصل الطاقة بشكل آمن: تأكد من فصل مصدر الطاقة عن نظام PURIFIER EXPANDER وجميع المعدات المرتبطة به.

1. تركيب الوحدة:

قم بإدخال وحدة 6ES7405-0DA02-0AA0 بعناية في فتحة الطاقة المخصصة على الرف على طول سكة التوجيه، مع التأكد من أن موصلها الخلفي يلامس بشكل آمن ناقل اللوحة الخلفية.

2. توصيل الطاقة:

استخدم أسلاكًا بمواصفات 3x1.5 مم² (سلك صلب أو سلك مجدول مع أطراف دائرية، قطر خارجي يتراوح من 3 مم إلى 9 مم).

قم بتوصيل أسلاك الطاقة المستمرة بشكل صحيح بمحطات إدخال الوحدة (L+، M) وفقًا للملصق أو الدليل، مع مراعاة القطبية.

3. اختبار التشغيل:

دون تنشيط النظام الرئيسي، تأكد بشكل فردي من أن جهد إدخال الطاقة يقع ضمن النطاق المسموح به ويظهر القطبية الصحيحة.

قم بتوصيل الطاقة ولاحظ ما إذا كان مؤشر حالة الوحدة (إن وجد) يعرض بشكل طبيعي.

استخدم مقياسًا متعددًا لقياس ما إذا كانت مخرجات 5 فولت و24 فولت على ناقل اللوحة الخلفية طبيعية ومستقرة.

4. بدء تشغيل النظام والتشخيص:

بعد التأكد من مخرجات الطاقة الطبيعية، قم بتشغيل النظام بأكمله.

يمكنك الوصول إلى تشخيصات الأجهزة عبر برنامج برمجة PLC (على سبيل المثال، STEP 7) للتأكد من تحديد جميع الوحدات بشكل صحيح وخلوها من إنذارات الخطأ.

لتعزيز وظائف مُوسِّع مُنقِّي ،

خذ بعين الاعتبار إقرانه بوحدات الإدخال/الإخراج الرقمية: لتوصيل المفاتيح والأزرار وأجهزة الاستشعار (المدخلات) وأضواء المؤشر والمرحلات والصمامات (المخرجات).

على سبيل المثال، 6ES7421-1BL01-0AA0 وحدة إدخال رقمية من 32 نقطة. عادةً ما تتميز هذه الوحدات بمؤشرات حالة LED لتسهيل التشخيص.

بدلاً من ذلك، قم بدمج وحدات توسيع الاتصالات: تعمل هذه الوحدات على توسيع واجهات اتصالات النظام لتوصيل وحدات الإدخال/الإخراج الموزعة، أو واجهات آلة الإنسان، أو أجهزة الكمبيوتر المضيفة، أو معدات الطرف الثالث، مما يعزز قدرات تكامل النظام.

على سبيل المثال: وحدة توسيع الاتصالات EXM448-2 (تدعم بروتوكولات الاتصالات الصناعية الرئيسية المتعددة بما في ذلك PROFIBUS-DP، وPROFINET IO، وEthernet/IP).

وقد نجح العديد من عملاء الإمارات العربية المتحدة في تنفيذ هذه الوحدة ضمن أنظمة PURIFIER الخاصة بهم، حيث أبلغوا عن تحسن كبير في الكفاءة التشغيلية بعد دمجها.

ملاحظة: في حال عدم إلمامك بالإجراءات، يُرجى استشارة مهندس كهربائي مؤهل. يُرجى من غير المتخصصين الامتناع عن محاولة التركيب لتجنب أي أضرار محتملة.
